[CS] TrustZone for Cortex-M (SW)

February 1, 2026

이 글은 Armv8-M Security Extension User Guide Version 1.0을 읽고 정리한 글입니다.
원 문서는 여기에서 볼 수 있습니다.

이 글은 이전 글을 바탕으로, 이를 활용하기 위한 소프트웨어적인 가이드 중 특히 Function Call을 집중적으로 다룹니다. 보다 깊은 내용은 위의 문서를 참고하시기 바랍니다.

이 글은 ARM Assembly에 대한 기본적인 이해를 전제로 합니다.

1. Registers

레지스터에 담긴 정보들은 그 자체로 보안에 있어 중요하므로, 레지스터에도 다음과 같은 속성을 적용해 권한을 분리한다.

Common access: 이 속성의 레지스터는 NS와 S 모두에서 접근할 수 있다.
Secure access only: 이 속성의 레지스터는 S에서만 접근이 가능하다.
Banked registers: 이 속성의 레지스터는 NS와 S 모두에서 접근할 수 있지만, 서로 다르게 구현되어 있어 각자 다른 값을 가질 수 있다.

1-1. GPRs

ARMv8-M 아키텍처는 R0부터 R15까지 16개의 범용 레지스터를 사용한다. 단, 몇 가지 레지스터들은 특수한 용도로 쓰인다.

R13은 SP 레지스터로 현재 스택 포인터를 저장한다.
R14는 LR(Link Register) 레지스터로 함수 호출 시 복귀할 주소를 담고 있다.
R15는 PC로 프로그램 카운터를 저장한다.

R13을 제외한 모든 레지스터는 bank되지 않은 레지스터이므로, 모든 상태에서 접근할 수 있고 상태 전환 이후에도 값이 동일하게 유지됨이 보장된다. 이를 통해 S의 함수 호출 시 인자를 전달하거나 S에서 NS로 리턴값을 전달하는 등이 가능해진다. 그러나 만약 레지스터에 저장된 값이 민감한 정보라면, NS로 스위칭하기 이전에 값을 지우는 작업이 필요하다.

1-2. SPRs

예외 처리에 쓰이는 PRIMASK, FAULTMASK, BASEPRI과 같은 특수 목적 레지스터의 값을 읽거나 변경할 때는 MOV 인스트럭션 대신 MRS, MSR, VMSR, CPS등의 인스트럭션을 써야 한다. 또한 이 레지스터들은 전부 bank된 레지스터이므로, NS와 S에서 접근할 때 각자 다른 값을 가질 수 있다. 그러나 예외적으로 S에서는 NS의 특수 목적 레지스터에 접근해 이 값을 볼 수 있다. 예시는 다음과 같다.

MRS R0, PRIMASK       ; R0에 현재 상태의 PRIMASK 레지스터의 값을 복사함
MRS R0, PRIMASK_NS    ; R0에 NS의 PRIMASK 레지스터의 값을 복사함

1-3. System Control Registers

System Control Space(SCS)는 프로세서의 설정을 바꾸거나 주변 기기들을 조작하기 위한 레지스터를 제공한다. (DMA같은 느낌인가??) SCS는 항상 주소 0xE000E000에 있고, 이 영역은 Exempt이며, bank된 영역이기 때문에 S와 NS 전부에서 접근이 가능하다. 이 영역에서는 다음과 같은 유닛을 설정하고 제어할 수 있다.

NVIC(Nested Vectored Interrupt Controller)
MPU(Memory Protection Unit)
SCP(System Control Block)
주변 장치

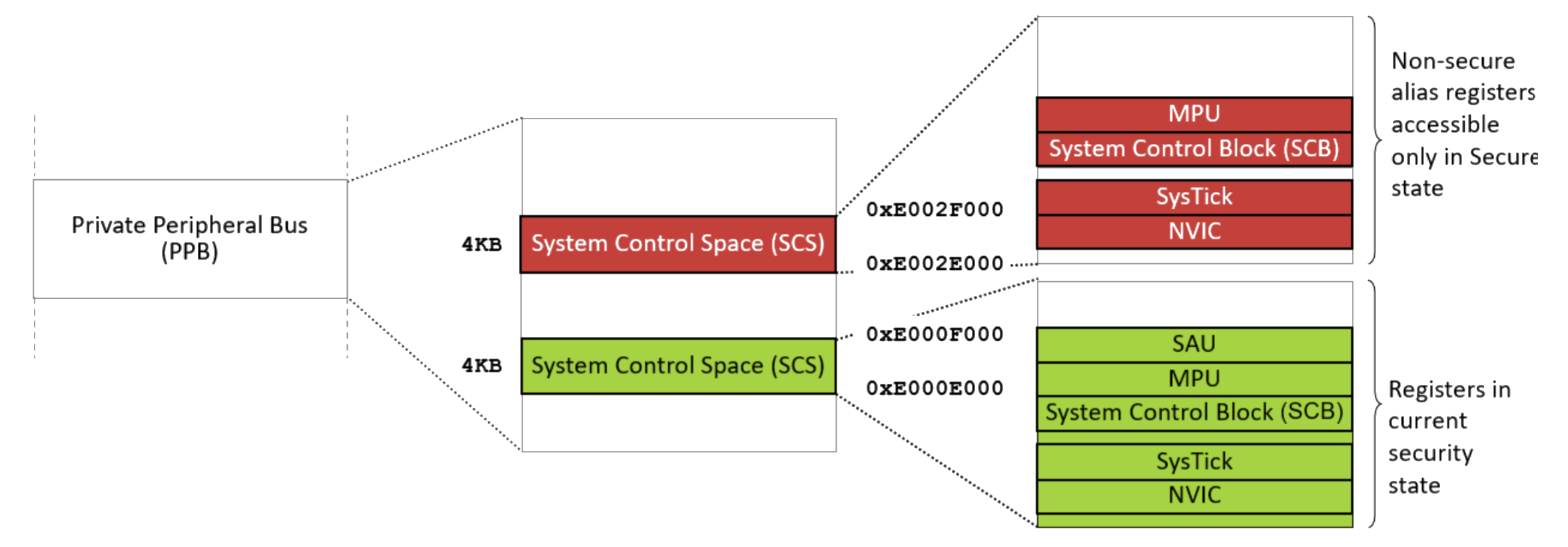

SPR에서 bank된 레지스터일지라도 S는 NS의 레지스터를 볼 수 있었는데, SCS도 가능하다. S 상태에서 0xE002E000 주소에 접근하면 NS의 SCS를 볼 수 있고, 수정도 할 수 있다. 이를 간단하게 그림으로 표현하면 다음과 같다.

2. Memory Configuration

이전 글에서, vender가 결정하는 IDAU와 달리 SAU는 프로그래밍이 가능하다고 했었다. 이 절에서는 SAU를 프로그래밍하는 방법과 MPU를 프로그래밍하는 방법을 다룬다.

2-1. SAU

SAU는 일반적으로 S 상태에서 프로그래밍이 가능하며, 앞 절에서 언급한 SCS를 통해 프로그래밍이 가능하다.

주소	레지스터	설명
0xE000EDD0	SAU_CTRL	SAU 컨트롤 레지스터
0xE000EDD4	SAU_TYPE	SAU 타입 레지스터
0xE000EDD8	SAU_RNR	SAU Region Number 레지스터
0xE000EDDC	SAU_RBAR	SAU Region Base Address 레지스터
0xE000EDE0	SAU_RLAR	SAU Region Limit Address 레지스터

프로그래밍하는 방법은 다음과 같다.

SAU_TYPE 레지스터를 읽어 남은 영역의 개수를 확인한다.
SAU_RNR 레지스터에 값을 써 설정하고 싶은 영역을 선택한다.
예를 들어, 8개의 영역을 지원하는 프로세서에서 0x3을 써 넣으면 3번 영역이 선택된다.
SAU_RBAR, SAU_RLAR에 값을 차례로 써 넣어 영역을 정의한다.
이때 SAU_RLR에 있는 NSC 비트와 ENABLE 비트를 조작해 4가지 영역 중 하나로 해당 영역의 속성을 결정할 수 있다.
SAU_CTRL.ENABLE 비트에 1을 써 SAU를 활성화한다.

2-2. MPU

MPU를 프로그래밍하는 방법은 이 글에서 다루지 않는다.

3. Function Calls

3-1. State Transition

함수 호출은 S와 NS 경계를 양방향으로 넘나들 수 있다. 즉 NS에서 S로의 함수 호출도 가능하고, 그 반대인 S에서 NS로의 함수 호출도 가능하다. 단 보안성을 위해 따라야 하는 규칙이 존재한다.

이때 Cortex-M Security Extension은 호환성을 위해 S 이미지를 빌드할 때만 CMSE 툴체인을 필요로 하고, NS를 빌드할 때는 일반적인 툴체인을 사용할 수 있도록 했다.

여기서는 자세히 설명하지 않았지만, 경계를 넘을 때 CPU의 mode(handler / thread)는 바뀌지 않는다.

3-2. NS에서 S로의 호출

기초적인 이해를 위해 내용을 많이 간소화했기 때문에, 더 자세한 내용은 도입에서 말씀드린 문서를 참고하시기 바랍니다.

3-2-1. In C

반드시 CMSE 툴체인을 사용해야 하며, 필요한 속성들을 사용하기 위해 arm_cmse.h를 include해야 한다.

NS에서 호출할 수 있는 Secure API 함수를 만들기 위해서는 함수 선언부에 __attribute__((cmse_nonsecure_entry))를 붙여야 한다. 이 속성이 붙으면, 컴파일러는 다음과 같은 일을 하게 된다.

SG를 포함한 veneer를 생성함
return 직전 민감한 데이터를 들고 있는 레지스터를 초기화함
return이 BXNS 인스트럭션으로 수행되게 함

예시는 다음과 같다.

// -- secure_interface.c --
#include <arm_cmse.h>
#include "secure_interface.h"

int __attribute__((cmse_nonsecure_entry)) entry1(int x) {
  ...
}

// -- secure_interface.h --
#include "secure_interface.h"
int entry1(int x);  // 일반적인 함수처럼 프로토타이핑하면 됨

이렇게 만들어진 함수는 NS에서 일반 함수 호출하듯 다음과 같이 사용할 수 있다. (이때는 CMSE 툴체인을 사용할 필요가 없다)

#include "secure_interface.h"

int main() {
  ...
  entry1(10);
  ...
}

3-2-1. In assembly

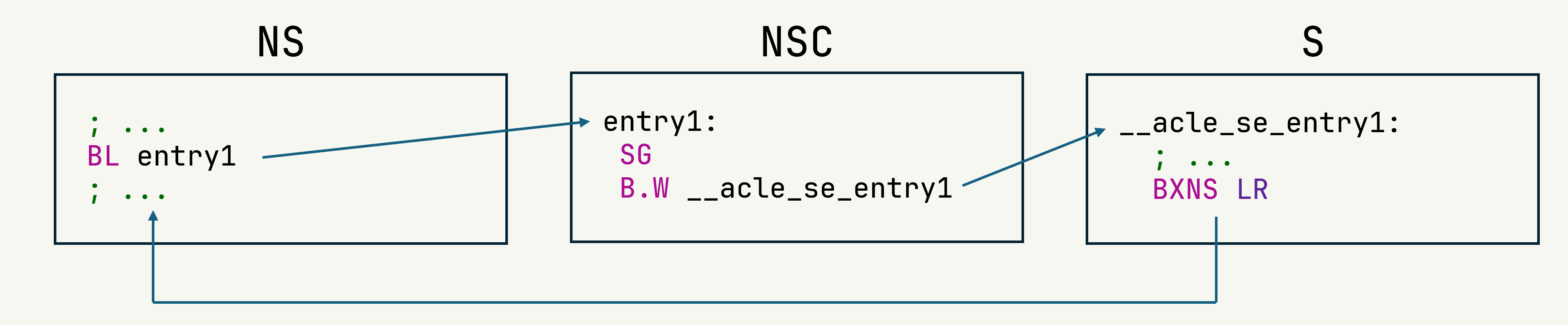

전반적인 흐름을 어셈블리로 정리하면 다음 그림과 같다.

NS의 caller는 일반적인 함수 호출하듯 BL을 사용해 NSC에 존재하는 veneer 함수를 호출함 (이 함수는 자동으로 만들어진다고 위에 언급했다.)
veneer는
1. SG 인스트럭션을 사용해 상태를 S로 전환함. (SG가 NSC 이외의 영역에서 수행되면 NOP와 같은 역할을 함)
2. B.W를 사용해 함수 본체로 흐름을 옮김. 이때, 우리가 만든 함수는 veneer 함수와 구분하기 위해 항상 __acle_se_라는 접두어가 붙음
함수 실행이 끝나면, BXNS를 사용해 S에서 NS로의 상태 전환과 동시에 NS의 caller로 복귀함.

만약 NS가 올바른 entry가 아닌 (즉, SG로 시작하지 않는) 주소로 점프하게 되면, Secure HardFault가 발생하게 된다.

3-3. S에서 NS로의 호출

3-3-1. In C

보통 함수 포인터를 받아 호출하기 때문에, 이 함수 포인터를 __attribute__((cmse_nonsecure_call)) 속성이 붙은 함수 포인터로 casting한 후 cmse_nsfptr_create()를 사용해 호출해야 한다. 예시 코드는 다음과 같다.

// Secure

typedef int __attribute__((cmse_nonsecure_call)) nsfunc(int);
nsfunc *ns_callback = 0;

// NS에서 S를 호출해 ns_callback을 세팅해줘야 하기 때문에,
// 위애서 말했듯 cmse_nonsecure_entry 속성이 붙어 있다는 것에 주의하자.
int __attribute__((cmse_nonsecure_entry)) ns_callable_fn(nsfunc *callback) {
    ns_callback = (nsfunc *)cmse_nsfptr_create(callback);
    ...
}

void secure_fn(void) {
    // ns_callable_fn()이 반드시 호출된 후 실행되어야 함
    ns_callback(0xdeadbeef);
    ...
}

NS에서는 다음과 같이 짜면 된다.

#include "secure_interface.h"

int func_ns(int x) {
    return x + 1;
}

int main() {
    ns_callable_fn(func_ns);
    ...
}

이렇게 하면, S에서 NS로 함수 호출이 가능해진다.

3-3-1. In assembly

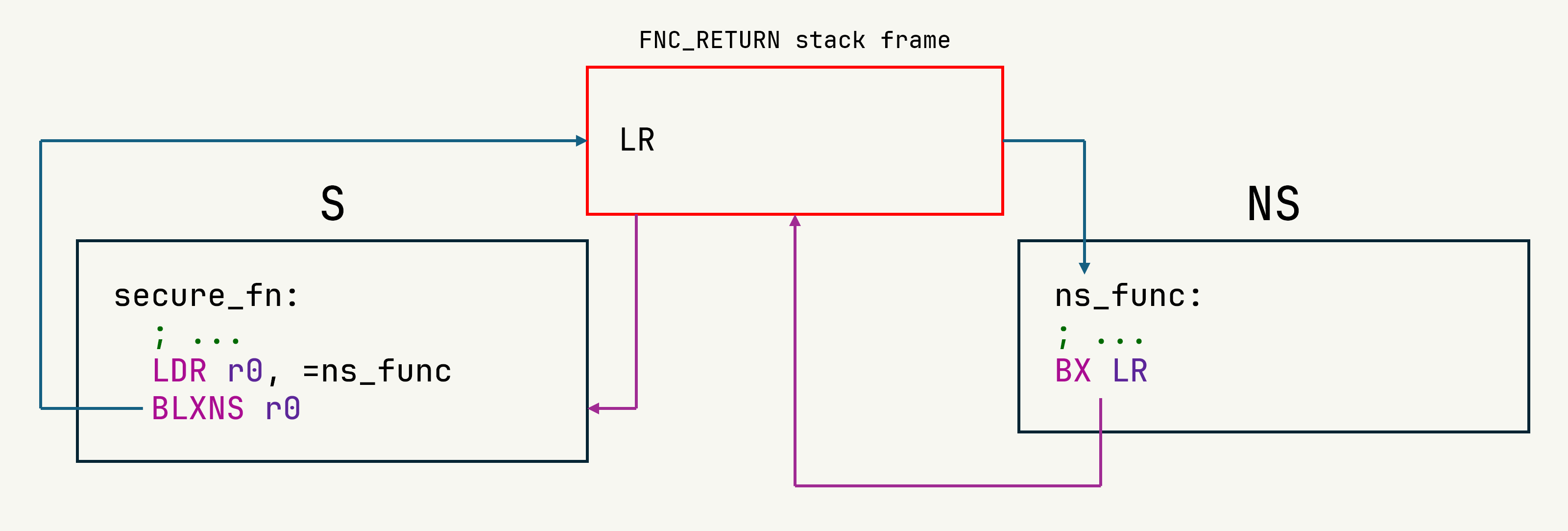

retaddr과 여러 레지스터의 무결성을 보장하기 위해, 일반적인 함수 호출보다 조금 더 복잡한 방법을 따른다. 전반적인 흐름을 어셈블리로 정리하면 다음 그림과 같다.

함수 실행 전, S 함수는 다음 레지스터에 해당하지 않는 모든 레지스터의 값을 저장하고 지워야 한다.
- LR
- 함수 호출 시 사용되는 인자를 가지고 있는 레지스터
- 특별히 민감한 정보라고 생각되지 않는 레지스터
S의 caller는 BLXNS을 사용해 함수를 호출한다.
이때, 호출하고자 하는 함수가 NS 영역이 아닌 S 영역에 존재한다면 아래 단계를 모두 건너뛰고 일반적인 BL처럼 동작한다.
BLXNS는
1. Secure stack에 존재하는 FNC_RETURN의 stack frame에 LR 레지스터 등을 push한다.
  이렇게 하면 LR 레지스터 값 조작을 통해 PC를 탈취하는 공격을 방어할 수 있다.
2. LR 레지스터에 FNC_RETURN을 저장한다.
3. NS로 state를 전환함과 동시에 NS 영역의 대상 함수로 실행 흐름을 옮긴다.
NS 함수 실행이 끝나면, 일반적인 복귀를 수행한다. 이때 LR에 FNC_RETURN이 저장되어 있기 때문에 이 함수로 복귀하게 된다.
FNC_RETURN은 여러 검사를 수행한 후, 저장된 값에 문제가 없다고 판단되면 S로 state 전환 후 저장된 주소로 복귀한다.

3-4. Passing Arguments

3-4-1. Pointers

NS에서 S로의 호출이 일어날 때, 포인터를 인자로 사용함에 있어 다음과 같은 주의가 필요하다.

NS의 코드가 S의 코드를 선점한 후, 넘긴 포인터가 가리키고 있는 값을 변경할 수 있음
NS의 코드가 자신이 접근할 수 없는 영역에 대한 코드를 넘길 수 있음 (confused deputy attack)

안전하지 않은 코드의 예시는 다음과 같다.

첫 번째 예시

int array[N];
void __attribute__((cmse_nonsecure_entry)) func(int *p) {
    // 다음 if문에서 조건을 검사할 때 p 자체에 대한 검사 없이 deref하므로,
    // 실제로는 NS가 접근할 수 없는 영역일지라도 이 함수를 통해 접근이 가능해짐
    if (0 <= *p && *p < N) {
        // 위의 검사가 통과한 직후,
        // NS의 코드가 S를 선점한 후 p가 가리키는 값을 바꿔버릴 수 있음
        // 예를 들어, N보다 크거나 같은 수를 넣거나 음수를 넣는 행위가 가능함
        // 이럴 경우 다음 문장에서 OOB가 가능해짐
        array[*p] = 0;
    }
}

두 번째 예시

void __attribute__((cmse_nonsecure_entry)) copy(int *src, int *dest, int len) {
    // NS의 함수가 해당 함수를 호출하면서
    // 정당한 NS 영역 대신 S 영역을 넘기면, NS의 함수가 S의 메모리를 조작할 수 있는
    // primitive로 활용이 가능함
    for (int i = 0; i < len; i++) {
        dest[i] = src[i];
    }
}

위에서 보여준 안전하지 않은 코드를 안전한 코드로 바꾸기 위해서는, CMSE 툴체인에서 제공하는 intrinsic 들을 사용해 넘겨받은 포인터를 점검해야 한다. 사용할 수 있는 intrinsic은 다음과 같다.

void *cmse_check_pointed_object(void *p, int flags)
p가 가리키고 있는 object가 flags를 만족시키는지 검사한다. 만약 만족하지 못할 경우 NULL을 리턴하며, 만족할 경우 p를 리턴한다.
void *cmse_check_address_range(void *p, size_t size, int flags)
p가 가리키고 있는 주소부터 len까지가 flags를 만족시키는지 검사한다. 만약 만족하지 못할 경우 NULL을 리턴하며, 만족할 경우 p를 리턴한다.

사용할 수 있는 flags는 다음과 같다.

Flag Macro	설명
CMSE_MPU_UNPRIV	검사가 unprivileged 권한으로 수행되도록 강제한다. 이 flag가 설정되지 않으면 현재 모드(thread, handler)와 현재 state가 check에 쓰인다.
CMSE_MPU_READWRITE	해당 주소에 R/W 권한이 있는지 확인한다. (`readwrote_ok` field 검사)
CMSE_MPU_READ	해당 주소에 R 권한이 있는지 확인한다. (`read_ok` field 검사)
CMSE_AU_NONSECURE	해당 주소에 S가 비활성화 되어있는지 확인한다.
CMSE_MPU_NONSECURE	해당 주소 검사에 NS의 MPU를 사용한다.
CMSE_NONSECURE	CMSE_AU_NONSECURE와 CMSE_MPU_NONSECURE가 결합된 flag이다.

이 intrinsic을 사용해 위에서 제시한 안전하지 않은 코드를 안전한 코드로 바꾸면 다음과 같다.

첫 번째 예시

int array[N];
void __attribute__((cmse_nonsecure_entry)) func(int *p) {
    int index = 0;
    volatile int *psafe = NULL;

    psafe = cmse_check_pointed_object(p, CMSE_NONSECURE | CMSE_MPU_READ);
    if (psafe != NULL)
        // 여기서부터는 해당 함수를 호출한 NS 영역에서 p를 읽을 수 있음이 보장됨
        // volatile 키워드를 붙이지 않으면 컴파일러 최적화에 의해
        // psafe에 p가 안전하게 복사되지 않을 수 있음
        index = *psafe;

        // 여기서부터는 psafe가 가리키는 값이 변경되더라도
        // 안전하게 array에 접근할 수 있음
        if (0 <= index && index < N) {
            array[index] = 0;
        }
    }
}

두 번째 예시

void __attribute__((cmse_nonsecure_entry)) copy(int *src, int *dest, int len) {
    int *srcsafe = NULL;
    int *destsafe = NULL;

    srcsafe = cmse_check_address_range(src, len, CMSE_NONSECURE | CMSE_MPU_READ);
    destsafe = cmse_check_address_range(dest, len, CMSE_NONSECURE | CMSE_MPU_WRITE);

    if ((srcsafe != NULL) && (destsafe != NULL)) {
        // 여기서부터는 NS가 넘겨준 src와 dest 모두
        // len의 길이만큼 NS에서 접근할 수 있으며,
        // src의 경우 read 가능하고
        // dest의 경우 write 가능함이 보장됨
        for (int i = 0; i < len; i++) {
            dest[i] = src[i];
        }
    }
}

3-4-1. Function Pointers

함수 포인터를 인자로 받은 경우, 위 절에서 소개했듯 cmse_nsfptr_create(p)를 통해 함수 포인터를 만들어야 한다. 이 외에 쓸 수 있는 intrinsic들은 다음과 같다.

cmse_is_nsfptr(p)
인자로 주어진 함수 포인터가 NS 함수 포인터로 해석되어야 하는지 여부를 리턴한다.
cmse_nonsecure_caller()
S에서 자신이 어느 state에서 호출됐는지 확인한다. NS에서 불린 경우 0이 아닌 값을 리턴하고, S에서 불린 경우 0을 리턴한다.
