[CS] TrustZone for Cortex-M (HW)
이 글은 TrustZone Technology Microcontroller System Hardware Design Concepts Version 1.0을 읽고 정리한 글입니다.
원 문서는 여기에서 볼 수 있습니다.
이 글은 TrustedFirmware-M을 이해하는 데 있어 필요한 최소한의 하드웨어적 TrustZone 구현만을 다룹니다.
보다 깊은 내용은 위의 문서를 참고하시기 바랍니다.
0. Introduction
ARM TrustZone은 ARM 이키텍처에서 제공하는 하드웨어 기반 보안 기술이다. TrustZone은 보안에 민감한 애플리케이션이나 데이터를 일반적인 애플리케이션들과 분리된 실행 환경을 제공하는 것으로 보안성을 높이는데, 제공하는 아키텍처에 따라 Cortex-A용 TrustZone과 Cortex-M용 TrustZone으로 나눌 수 있다.
여기서는 Cortex-M용 TrustZone을 다룬다.
1. Memory Types
Cortex-M용 TrustZone은 메모리 주소에 기반해서 Secure 영역과 Non-secure 영역을 구분한다. 따라서 메모리 영역에 다음과 같은 4가지 속성을 가질 수 있다.
1-1. Non-secure (NS)
이 영역은 일반적인 유저 에플리케이션이 사용하는 영역이다. 이 영역에서 일어나는 메모리 접근(메모리 읽기, 쓰기와 branching을 비롯한 모든 종류의 접근을 의미한다)은 같은 NS 영역으로 한정된다. 즉 이 영역에서 실행되는 에플리케이션은 뒤에서 말할 S 영역에 접근할 수 없다.
1-2. Secure (S)
이 영역은 보안 에플리케이션이 사용하는 영역이다.
1-3. Non-secure Callable (NSC)
이 영역은 S에 속하는 영역이기는 하나, 예외적으로 NS에서 S에 존재하는 다양한 서비스들을 활용하기 위해 branching을 통해 실행할 수 있는 영역이다.
이 영역은 non-secure state에서 secure state로 전환하는 SG 인스트럭션이 수행될 수 있는 유일한 영역이기도 하다.
1-4. Exempt
NS와 S, 모든 상태에서 접근할 수 이는 메모리 구역이다.
2. Memory Map
ARMv8-M은 512MB을 기준으로 memory map을 만든다. 일반적으로 memory map은 마음대로 정할 수 있지만1, 이 문서에서는 다음과 같은 방법을 추천한다.
- 기존에 사용하던 memory map을 가져온다.
- 512MB를 기준으로, 아래쪽 절반은 NS로 사용하고 위쪽 절반은 S로 사용한다.

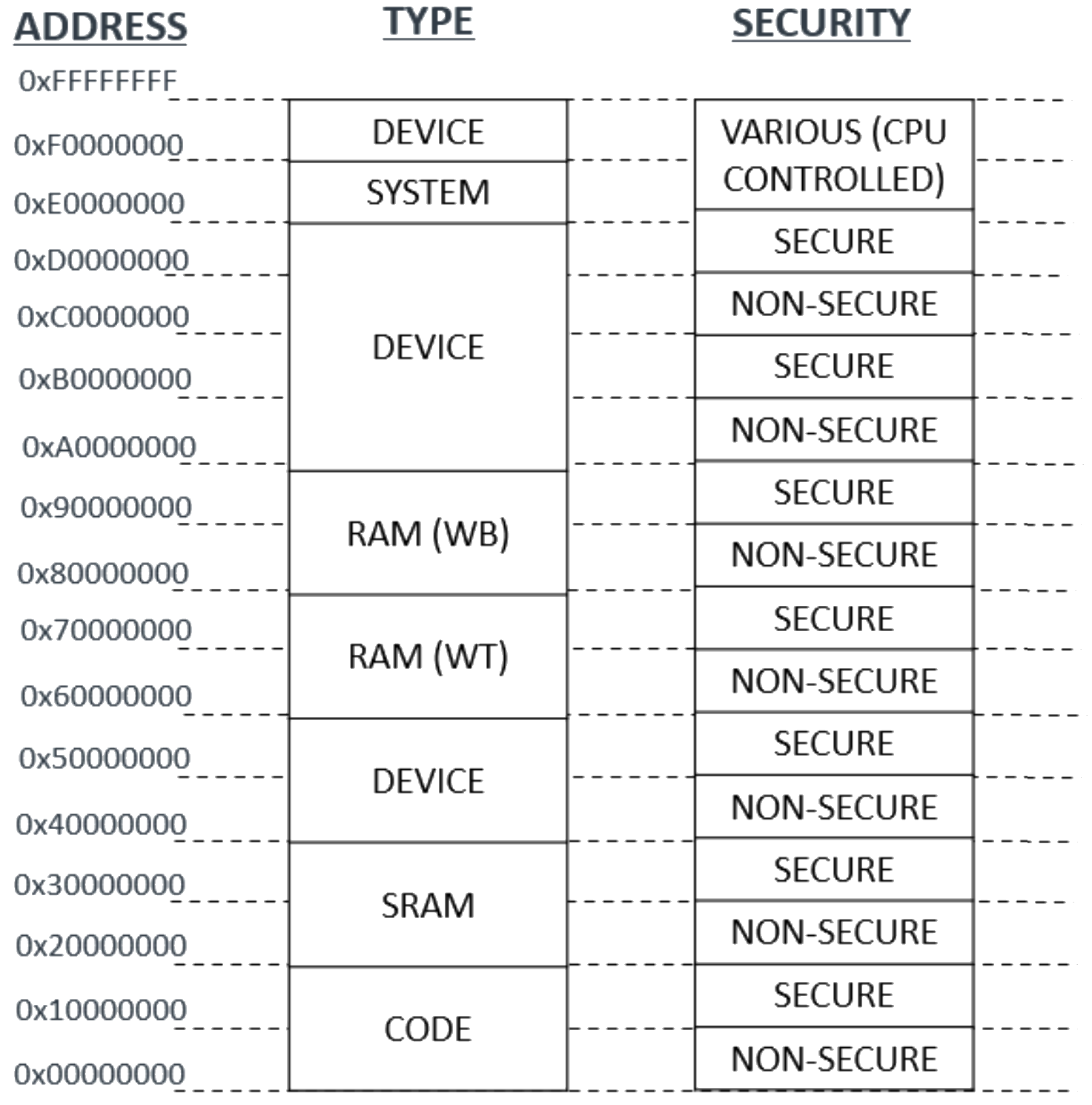

예시는 다음과 같다.
이런 식으로 memory map을 결정하면, 주소의 28번째 비트를 사용해 이 영역이 S인지 NS인지 바로 판단할 수 있다는 장점이 생긴다. (무슨 소리인지 모르곘으면 주소를 바이너리로 바꿔보자)
3. IDAU / SAU
위에서 언급했듯, Cortex-M용 TrustZone은 메모리 주소로 S와 NS를 구분한다. 이를 위해 사용될 수 있는 유닛이 IDAU(Implementation Defined Attribution Unit)과 SAU이다.
SAU는 프로세서 안에 위치한 유닛이다. 이 유닛은 S 상태에서 programmable하며, MPU(Memory Protection Unit)과 비슷한 방법으로 프로그래밍이 가능하다. 이에 반해 IDAU는 프로세서 바깥에 위치하며, 일반적으로 칩 설계 당시에 결정되며 programmable하지 않다.

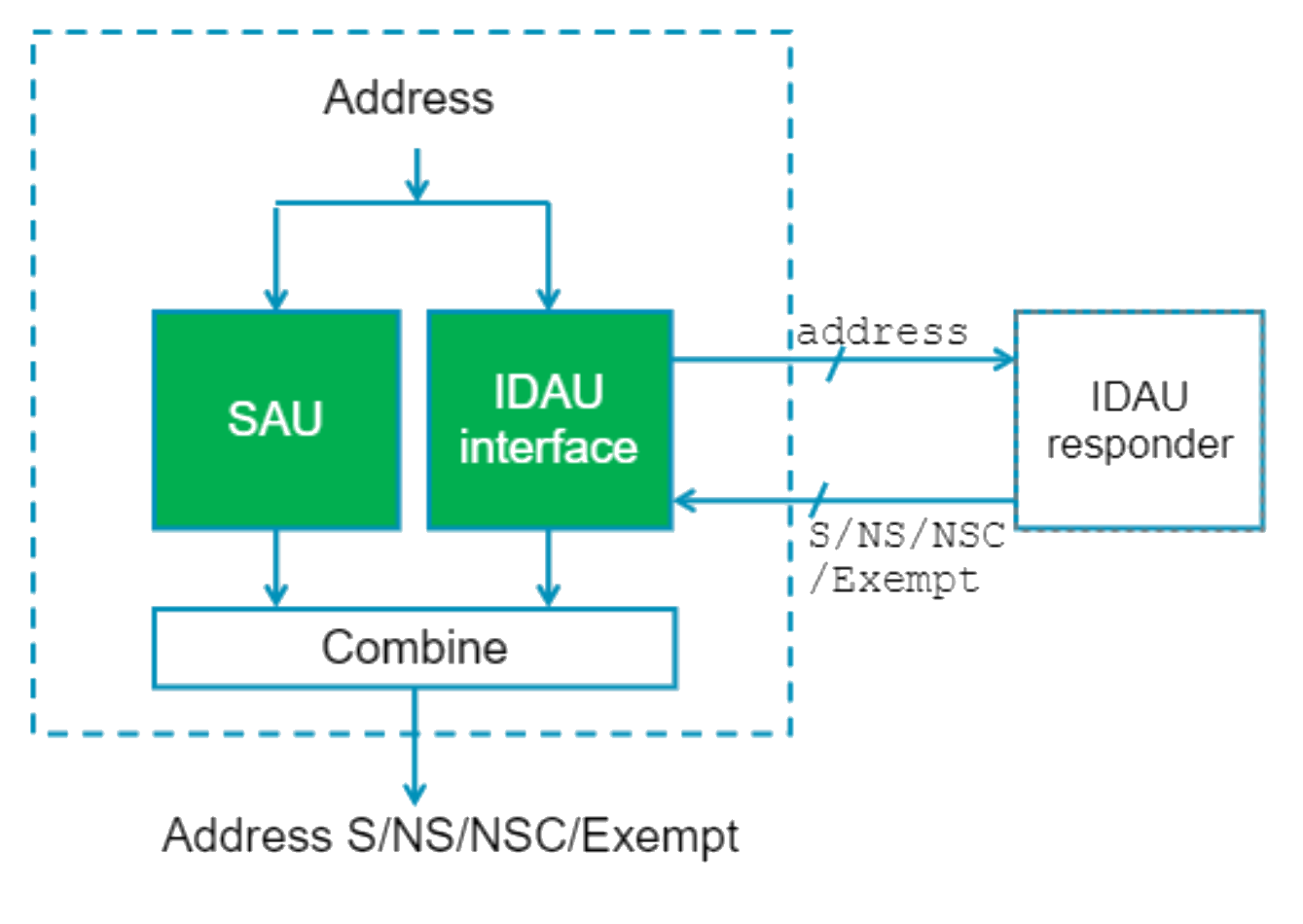

프로세서는 위의 그림처럼 IDAU와 SAU 둘 다 메모리 영역의 attribute를 결정하기 위해 쓸 수 있지만, 다음과 같은 제약이 존재한다.
예를 들어 설명하면 다음과 같다.
- IDAU가 특정 영역을 NS, SAU가 S로 지정하면 그 영역은 S가 된다.
- 반대로 SAU가 특정 영역을 S, IDAU가 NS로 지정해도 그 영역은 S가 된다.

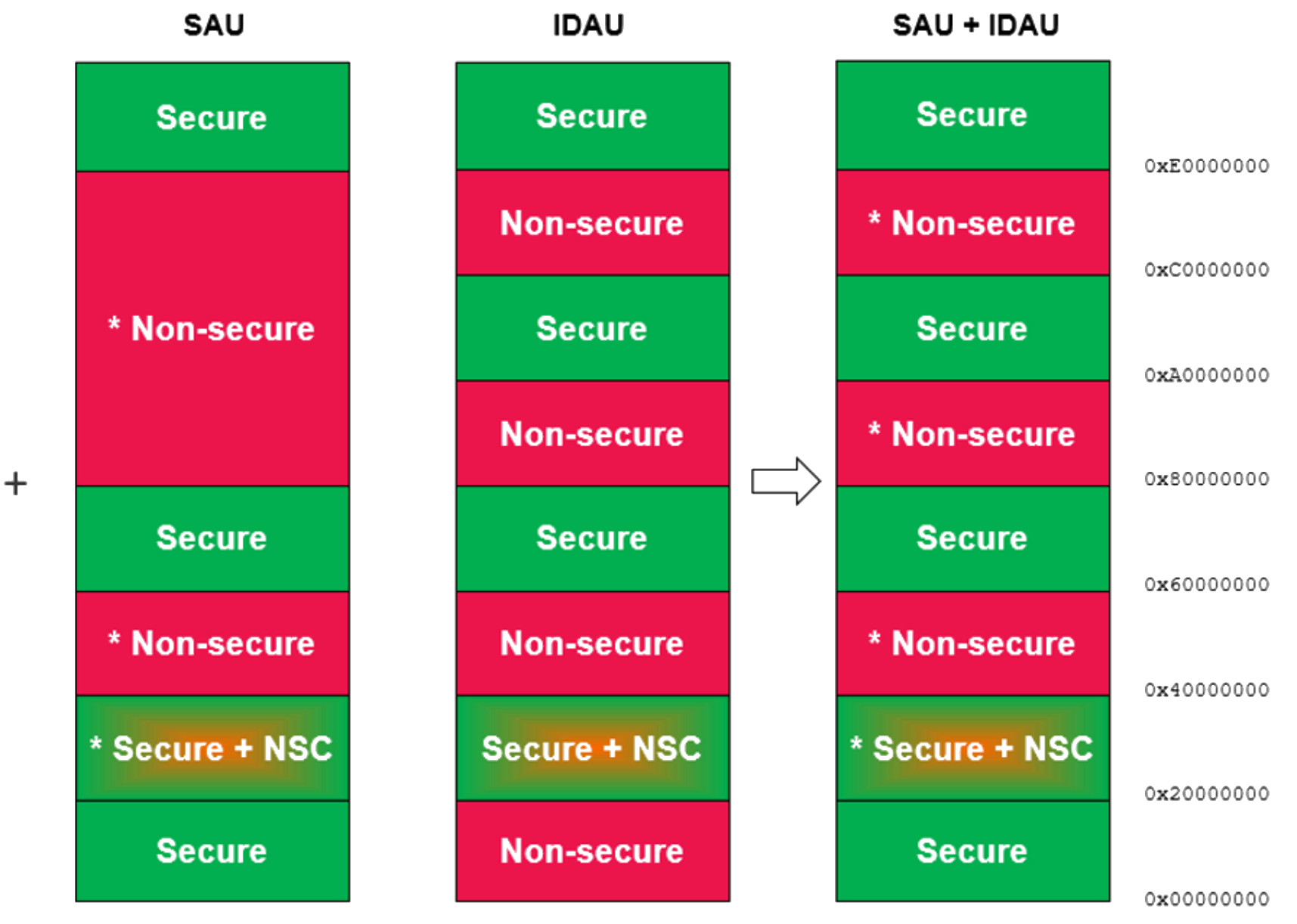

이를 그림으로 표현하면 아래와 같다. SAU와 IDAU 사이 차이가 있는 영역에 집중해서 보자.
4. SG Instruction
ARMv8-M 프로세서는 NS에서 S로 상태를 전환하기 위해 특별한 instruction 실행이 필요한데, 이것이 SG(Secure Gateway) instruction이다.
S에 존재하는 코드들은 SG를 통해 해당 위치가 적절한 entry임(예를 들어, S에 존재하는 함수의 시작 위치)을 표시한다. 예를 들어, 공격자가 NS에서 실행되는 에플리케이션의 취약점을 통해 PC를 컨트롤할 수
있는 상황일지라도, S에 존재하는 가젯들을 사용하기 위해 S에 존재하는 코드의 임의 위치로 점프할 수 없다는 것이다.
위에서 잠깐 언급했듯, SG가 실행될 수 있는 곳은 오로지 NSC로 표시된 영역밖에 없다. 이렇게 하면 프로그래머가 실수로 SG 인스트럭션을
유저 에플리케이션에 포함하거나, SG 인스트럭션과 같은 인코딩 값을 가지는 데이터(0xE97F)를 저장하는 데서 생길 수 있는 보안상의 문제점을 해결할 수 있다.
5. System Initialization
TrustZone을 지원하는 ARMv8-M 프로세서들은 S상태로 리셋된다. 이때 리셋 주소는 VTOR_S(Secure Vector Table Offset Register)에 의해 정해진다2.
따라서 프로세서를 초기화할 때 프로그래머는 VTOR_S가 S 영역을 가리키고 있다는 것을 보장해야 하며, 만약 S 영역이 아니라면 fault가 발생되게 된다.
또한 기본적으로 system security controller는 주변 장치와 메모리를 S에서만 접근할 수 있도록 허용한다. 따라서 부팅 과정에서 NS가 사용할 수 있도록 주변 장치와 메모리의 접근을 release하는 과정이 필요하다.
